T6061 アルミ鍛造ホイールはどのように製造されるのですか?

鍛造アルミホイール高強度と軽量設計という利点を持つアルミ合金は、自動車の改造や高級車モデルにおいて中心的な選択肢となっています。その卓越した性能は、精密な製造工程から生まれています。アルミニウムの原塊から高品質な完成品に至るまで、あらゆる工程に職人技の秘密が隠されています。以下は、主要な工程の簡潔な分析です。

原材料の準備は品質の礎です。鍛造ホイール専用に選定されたT6061-T6航空宇宙グレードのアルミニウム合金インゴットは、700℃で溶解され、合金成分を調整した後、固体アルミニウムビレットに鋳造されます。その後、均質化処理を施すことで内部応力を除去し、均一な材料特性を確保します。この工程により、その後の鍛造工程において安定した信頼性の高いベース材料が得られ、ホイールの強度を最も強く保証する役割を果たします。

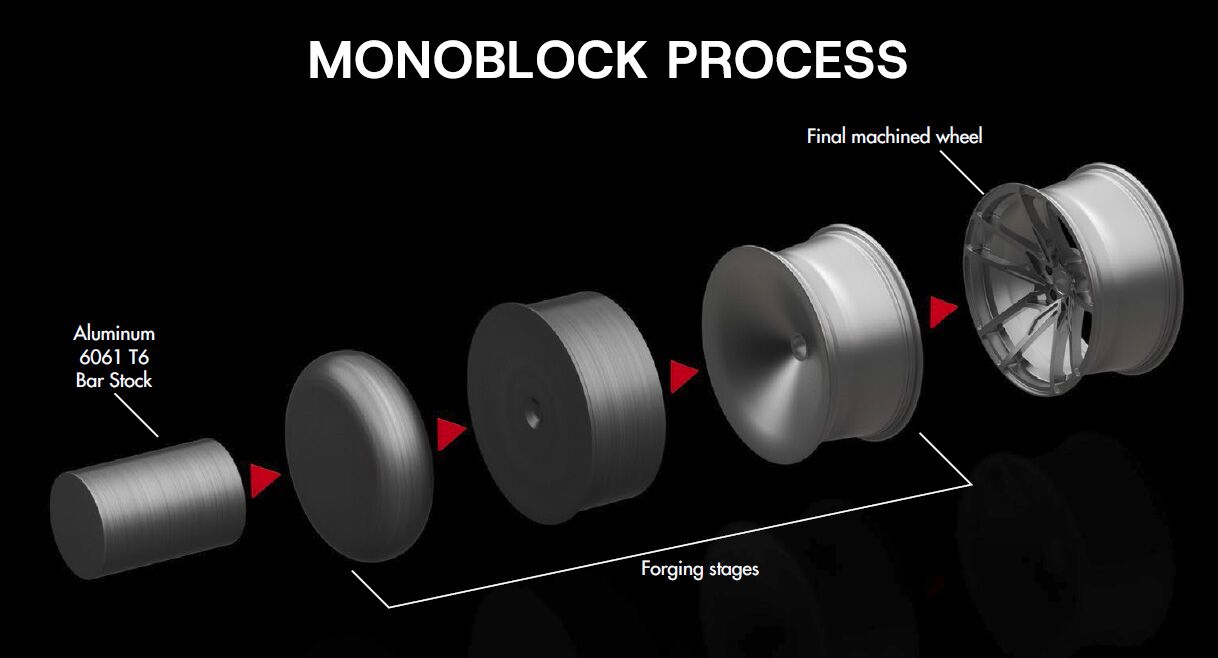

鍛造は極めて重要な工程です。切削後、アルミニウムビレットは400～500℃に加熱され、まずアプセッティングマシンで円盤状にプレスされ、次に予備鍛造金型で予備成形され、最後に数トンの油圧プレスで最終形状に鍛造されます。最終鍛造の過程で、金属粒子は緻密な流動線を形成し、ホイールの強度は鋳造品をはるかに上回ります。 工場直送カスタム鍛造ホイール このプロセスから生じます。

熱処理工程により、性能がさらに向上します。ホイールブランクは520℃で溶体化処理、水冷、そして120℃で8～12時間の人工時効処理を受け、硬度と引張強度が大幅に向上し、車両走行時の複雑な応力要件を満たします。

CNC加工により、精密なフィット感を実現します。CNC加工機を用いて、リムの旋削、スポークのフライス加工、ボルト穴の加工を行い、寸法公差は±0.05mm以内に抑えることで、動的バランスと取り付け互換性を確保しています。その後の表面処理は、美観と保護性能を両立させています。サンドブラストとリン酸塩処理の後、粉体塗装、電気泳動、真空電気めっきなどのプロセスにより、多様な色と質感を実現しています。

最後に、厳格な試験段階が続きます。完成品は、X線探傷検査、動的バランス試験、曲げ疲労試験などの検査に合格する必要があります。 18インチ軽量鍛造ホイール すべてのテストに合格し、仕様がマークされた製品は出荷できます。

鍛造ホイールの製造工程は合理化されているものの、「精度と強度」という中核基準は常に堅持されています。原材料から完成品に至るまで、あらゆる工程における厳格な管理は、優れた性能を実現するだけでなく、オーナーがホイールを選ぶ際に品質の鍵となるポイントを理解しやすくしています。
